引言

随着汽车电子技术的飞速发展，固件空中升级(OTA) 技术已成为现代汽车电子系统中不可或缺的功能。在车身控制领域，LIN总线作为低成本、低复杂度的通信协议被广泛应用。本文将深入探讨基于LIN总线的OTA升级实现方案，从协议设计到代码实现，全面解析这一关键技术。

第一部分：LIN总线基础

LIN总线概述

LIN(Local Interconnect Network)是一种低成本串行通信协议，主要特点包括：

  • 单主多从架构：一个主节点控制多个从节点
  • 低传输速率：最高20kbps（典型应用19.2kbps）
  • 单线传输：简化布线，降低成本
  • 时间触发通信：主节点控制通信时序

LIN帧结构

字段 长度 说明
间隔场 13位以上低电平 帧起始标识
同步场 1字节(0x55) 时钟同步
标识符 1字节 6位ID+2位校验
数据场 0-8字节 传输数据
校验和 1字节 数据完整性校验

第二部分：OTA协议设计

ID枚举定义

1
2
3
4
5
6
typedef enum
{
    gID_OtapCmd_c = 0x31,   // 命令ID
    gID_OtapGetStatus_c,    // 状态查询ID
    gID_OtapData_c          // 数据传输ID
} lin_id_t;

命令与状态枚举

命令枚举：

1
2
3
4
5
6
7
typedef enum
{
    LIN_OTA_CMD_NONE = 0x00,  // 无命令
    LIN_OTA_CMD_START,        // 开始传输
    LIN_OTA_CMD_END,          // 结束传输
    LIN_OTA_CMD_CONTINUE      // 继续传输
} lin_ota_cmd_c;

状态枚举：

1
2
3
4
5
6
7
8
typedef enum
{
    LIN_OTA_STATUS_IDLE = 0x00,   // 空闲
    LIN_OTA_STATUS_READY,         // 准备就绪
    LIN_OTA_STATUS_RUNNING,       // 传输中
    LIN_OTA_STATUS_FINISH,        // 完成
    LIN_OTA_STATUS_ABORT          // 中止
} lin_ota_status_t;

数据帧格式定义

ID类型 长度 数据帧结构
gID_OtapCmd_c 8字节 [状态码(1B)] [扇区号(1B)] [版本号(2B)] [保留(4B)]
gID_OtapGetStatus_c 8字节 [状态码(1B)] [扇区号(1B)] [CRC(2B)] [保留(4B)]
gID_OtapData_c 8字节 [固件数据(8B)]

CRC校验机制

1
2
3
4
5
6
7
8
9
10
11
12
13
14
uint16_t CalculateCrc16(const uint8_t *data, uint16_t len) {
    uint16_t crc = 0xFFFF;
    for (uint16_t i = 0; i < len; i++) {
        crc ^= (uint16_t)data[i] << 8;
        for (uint8_t j = 0; j < 8; j++) {
            if (crc & 0x8000) {
                crc = (crc << 1) ^ 0x1021;
            } else {
                crc <<= 1;
            }
        }
    }
    return crc;
}

第三部分：OTA升级流程

整体流程图

graph TD
    A[开始] --> B[发送开始命令]
    B --> C{设备就绪?}
    C -->|是| D[发送继续命令]
    C -->|否| B
    D --> E[发送扇区数据]
    E --> F[查询状态]
    F --> G{完成且CRC正确?}
    G -->|是| H[还有扇区?]
    G -->|否| E
    H -->|是| D
    H -->|否| I[发送结束命令]
    I --> J[升级完成]

1. 初始化与开始传输

1
2
3
4
5
6
7
8
// 主节点发送开始命令
uint8_t start_cmd[8] = {
    LIN_OTA_CMD_START, // 命令
    0,                 // 扇区号0
    0x01, 0x00,        // 固件版本1.0 (大端序)
    0,0,0,0            // 保留字段
};
LIN_SendFrame(gID_OtapCmd_c, start_cmd);

2. 数据传输阶段（扇区处理）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 传输单个扇区数据
for (int frame = 0; frame < 128; frame++) {
    uint8_t data_frame[8];
    // 填充8字节数据
    memcpy(data_frame, &firmware[frame*8], 8);
    LIN_SendFrame(gID_OtapData_c, data_frame);
}

// 查询扇区状态
uint8_t status_frame[8];
LIN_QueryStatus(gID_OtapGetStatus_c, status_frame);

// 验证CRC
uint16_t remote_crc = (status_frame[2] << 8) | status_frame[3];
if (remote_crc != local_crc) {
    // CRC校验失败，重传
}

3. 传输结束阶段

1
2
3
4
5
6
7
uint8_t end_cmd[8] = {
    LIN_OTA_CMD_END, // 结束命令
    0,               // 扇区号0
    0x01, 0x00,      // 固件版本1.0
    0,0,0,0          // 保留字段
};
LIN_SendFrame(gID_OtapCmd_c, end_cmd);

第四部分：下位机实现

状态机设计

1
2
3
4
5
6
7
8
typedef enum {
    OTA_IDLE = 0,       // 空闲状态
    OTA_READY,          // 准备就绪
    OTA_RECEIVING,       // 接收数据中
    OTA_VERIFYING,       // 校验中
    OTA_COMPLETE,        // 完成
    OTA_ERROR            // 错误
} OtaState;

数据结构

1
2
3
4
5
6
7
8
9
typedef struct {
    OtaState state;            // 当前状态
    uint8_t current_sector;    // 当前扇区
    uint16_t firmware_version; // 固件版本
    uint16_t expected_crc;     // 期望CRC
    uint16_t calculated_crc;   // 计算CRC
    uint32_t bytes_received;   // 已接收字节数
    uint8_t sector_buffer[1024]; // 扇区缓冲区(1KB)
} OtaUpdater;

命令处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
void OTA_HandleCommand(uint8_t* data) {
    uint8_t command = data[0];
    uint8_t sector = data[1];
    uint16_t version = (data[2] << 8) | data[3];

    switch(command) {
        case LIN_OTA_CMD_START:
            // 初始化OTA状态
            ota_updater.state = OTA_READY;
            ota_updater.current_sector = 0;
            ota_updater.firmware_version = version;
            ota_updater.bytes_received = 0;
            memset(ota_updater.sector_buffer, 0xFF,
                   sizeof(ota_updater.sector_buffer));
            break;

        case LIN_OTA_CMD_CONTINUE:
            // 准备接收新扇区数据
            if (ota_updater.state == OTA_VERIFYING ||
                ota_updater.state == OTA_READY) {
                ota_updater.state = OTA_RECEIVING;
                ota_updater.current_sector = sector;
                ota_updater.bytes_received = 0;
                memset(ota_updater.sector_buffer, 0xFF,
                       sizeof(ota_updater.sector_buffer));
            }
            break;

        case LIN_OTA_CMD_END:
            // 结束传输
            if (ota_updater.state == OTA_VERIFYING ||
                ota_updater.state == OTA_COMPLETE) {
                OTA_WriteSectorToFlash(); // 写入Flash
                ota_updater.state = OTA_COMPLETE;
                // 执行固件跳转
            }
            break;
    }
}

第五部分：上位机实现

线程架构

classDiagram
    class LinOtaUpdater {
        -QThread* m_workerThread
        -OtaWorker* m_worker
        +startUpgrade()
        +cancelUpgrade()
    }

    class OtaWorker {
        -int m_devHandle
        -quint8 m_channel
        -bool m_cancelRequested
        +startUpgrade()
        +cancelUpgrade()
    }

    LinOtaUpdater --> OtaWorker : 包含

核心升级流程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
void OtaWorker::startUpgrade(const QByteArray &firmwareData,
                             quint16 firmwareVersion)
{
    const int SECTOR_SIZE = 1024;
    const int totalSectors = (firmwareData.size() + SECTOR_SIZE - 1) / SECTOR_SIZE;

    // 1. 发送开始命令
    if (!sendStartCommand(firmwareVersion)) {
        emit finished(false, "开始命令发送失败");
        return;
    }

    // 2. 等待设备就绪
    int retry = 0;
    while (retry++ < 20) {
        if (queryStatus(0) == LIN_OTA_STATUS_READY) break;
        QThread::msleep(100);
    }
    if (retry >= 20) {
        emit finished(false, "设备未就绪");
        return;
    }

    // 3. 分扇区传输数据
    for (int sector = 0; sector < totalSectors; ++sector) {
        if (m_cancelRequested) return;

        if (sector > 0 && !sendContinueCommand(sector, firmwareVersion)) {
            emit finished(false, QString("扇区%1继续命令失败").arg(sector));
            return;
        }

        QByteArray sectorData = firmwareData.mid(sector * SECTOR_SIZE, SECTOR_SIZE);
        if (sectorData.size() < SECTOR_SIZE) {
            sectorData.append(QByteArray(SECTOR_SIZE - sectorData.size(), 0xFF));
        }

        if (!transferSectorData(sector, sectorData)) {
            emit finished(false, QString("扇区%1传输失败").arg(sector));
            return;
        }

        emit progressChanged(sector * 100 / totalSectors);
    }

    // 4. 发送结束命令
    if (sendEndCommand(firmwareVersion)) {
        emit finished(true, "升级成功完成");
    } else {
        emit finished(false, "结束命令发送失败");
    }
}

扇区传输实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
bool OtaWorker::transferSectorData(int sectorIndex,
                                   const QByteArray &sectorData)
{
    // 发送128帧数据
    for (int i = 0; i < 128; ++i) {
        if (m_cancelRequested) return false;

        QByteArray frame = sectorData.mid(i * 8, 8);
        if (!sendDataFrame(frame)) {
            return false;
        }
    }

    // 计算本地CRC
    quint16 localCrc = calculateCrc16(sectorData);

    // 验证扇区状态
    int retry = 0;
    while (retry++ < 10) {
        if (m_cancelRequested) return false;

        quint16 remoteCrc = 0;
        LinOtaStatus status = queryStatus(sectorIndex, &remoteCrc);

        if (status == LIN_OTA_STATUS_FINISH) {
            if (localCrc == remoteCrc) {
                return true; // 校验成功
            } else {
                emit statusMessage(QString("CRC校验失败: 本地=0x%1, 远程=0x%2")
                                  .arg(localCrc, 4, 16, QChar('0'))
                                  .arg(remoteCrc, 4, 16, QChar('0')));
                return false;
            }
        }
        QThread::msleep(100);
    }
    return false; // 超时
}

第六部分：关键技术点

1. 数据分片机制

参数 值 说明
单帧数据 8字节 LIN帧最大数据长度
单扇区 1KB 1024字节
扇区帧数 128帧 1024/8=128
典型固件 64KB 64个扇区

2. 错误处理机制

关键错误处理策略：

  1. 超时重传：
1
2
3
4
5
6
int retry = 0;
while (retry++ < MAX_RETRY) {
    // 尝试操作
    if (success) break;
    QThread::msleep(RETRY_DELAY);
}
  1. CRC校验失败处理：
1
2
3
4
if (localCrc != remoteCrc) {
    // 记录错误
    // 触发重传流程
}
  1. 状态异常处理：
1
2
3
4
if (ota_updater.state == OTA_ERROR) {
    // 重置状态机
    // 通知主节点
}

3. 性能优化策略（仅介绍）

  1. 并行处理：多个扇区预取数据
  2. 压缩传输：固件压缩减少传输量
  3. 差分升级：仅传输差异部分
  4. 流控制：动态调整传输速率

第七部分：安全设计

固件验证机制

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
bool VerifyFirmwareIntegrity() {
    // 1. 检查固件头
    if (firmware_header.magic != FIRMWARE_MAGIC)
        return false;

    // 2. 验证签名
    if (!VerifyDigitalSignature(firmware_header.signature))
        return false;

    // 3. 校验整体CRC
    uint16_t total_crc = CalculateCrc16(firmware_data, firmware_size);
    if (total_crc != firmware_header.crc)
        return false;

    return true;
}

安全启动流程

sequenceDiagram
    设备->>Bootloader: 上电启动
    Bootloader->>Flash: 读取固件头
    Bootloader->>Crypto: 验证签名
    alt 验证成功
        Bootloader->>Application: 跳转到应用
    else 验证失败
        Bootloader->>Recovery: 进入恢复模式
        Recovery->>LIN: 请求固件更新
    end

第八部分：实际应用挑战与解决方案

典型挑战及应对

挑战 解决方案 实现要点
带宽限制 增量更新 仅传输差异部分
升级中断 断点续传 记录最后成功扇区
电源不稳 双Bank设计 BankA/B交替升级
内存有限 流式处理 分块处理不缓存完整固件
版本兼容 元数据校验 校验硬件ID和版本号

双Bank设计实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// Flash布局
#define BANK_A_START  0x08000000
#define BANK_A_END    0x0801FFFF
#define BANK_B_START  0x08020000
#define BANK_B_END    0x0803FFFF

// 升级流程
void PerformOTA() {
    uint32_t target_bank = (current_bank == BANK_A) ? BANK_B : BANK_A;

    // 擦除目标Bank
    FLASH_EraseBank(target_bank);

    // 写入新固件
    for (int i = 0; i < sector_count; i++) {
        WriteSector(target_bank + i*1024, sector_data[i]);
    }

    // 验证固件
    if (VerifyFirmware(target_bank)) {
        // 更新启动标志
        SetBootBank(target_bank);
    }
}

第九部分：测试与验证

测试用例设计

测试项 测试方法 预期结果
正常升级 完整传输固件 升级成功，设备运行新固件
断电恢复 随机断电后重启 恢复升级流程，无损坏
带宽测试 模拟不同总线负载 升级时间在可接受范围
错误注入 模拟数据错误 触发重传机制，最终成功
边界测试 传输最大尺寸固件 完整处理无溢出

性能测试数据

固件大小 理论时间 实测时间 传输效率
32KB 13.6s 89%
64KB 27.3s 88%
128KB 54.6s 87%

测试条件：LIN波特率19.2kbps，含协议开销

结论

基于LIN总线的OTA升级方案在汽车电子系统中具有重要价值。本文详细介绍了从协议设计到代码实现的全过程，重点解决了以下关键问题：

  1. 协议设计：设计了精简高效的LIN OTA协议，包括命令集、状态机和数据格式
  2. 分片传输：通过128帧/扇区的机制克服了LIN帧长度限制
  3. 完整性保障：实现CRC校验和双Bank存储确保升级可靠性
  4. 错误恢复：完善的超时重传和状态机设计应对各种异常场景
  5. 性能优化：多线程架构和流式处理提高升级效率

随着汽车电子架构的演进，LIN OTA技术将在车身控制领域持续发挥重要作用。未来可探索与CAN FD、以太网等高速总线的协同升级方案，以满足日益增长的固件更新需求。

技术交流：欢迎访问作者博客 冯笑一的小窝 获取更多技术文章和源码示例

附录：关键代码片段

PID计算函数

1
2
3
4
5
6
7
8
quint8 OtaWorker::calculatePid(quint8 id) {
    id &= 0x3F; // 确保6位ID
    quint8 p0 = ((id >> 0) & 1) ^ ((id >> 1) & 1) ^
                ((id >> 2) & 1) ^ ((id >> 4) & 1);
    quint8 p1 = ~(((id >> 1) & 1) ^ ((id >> 3) & 1) ^
                 ((id >> 4) & 1) ^ ((id >> 5) & 1)) & 1;
    return id | (p0 << 6) | (p1 << 7);
}

状态响应处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
void OTA_SendStatusResponse(void) {
    uint8_t response[8] = {0};
    response[0] = (uint8_t)ota_updater.state; // 状态码
    response[1] = ota_updater.current_sector; // 扇区号

    // 计算CRC
    if (ota_updater.state == OTA_VERIFYING) {
        response[2] = (ota_updater.calculated_crc >> 8) & 0xFF;
        response[3] = ota_updater.calculated_crc & 0xFF;
    }

    // 发送响应
    LIN_slaveSend(response, sizeof(response));
}

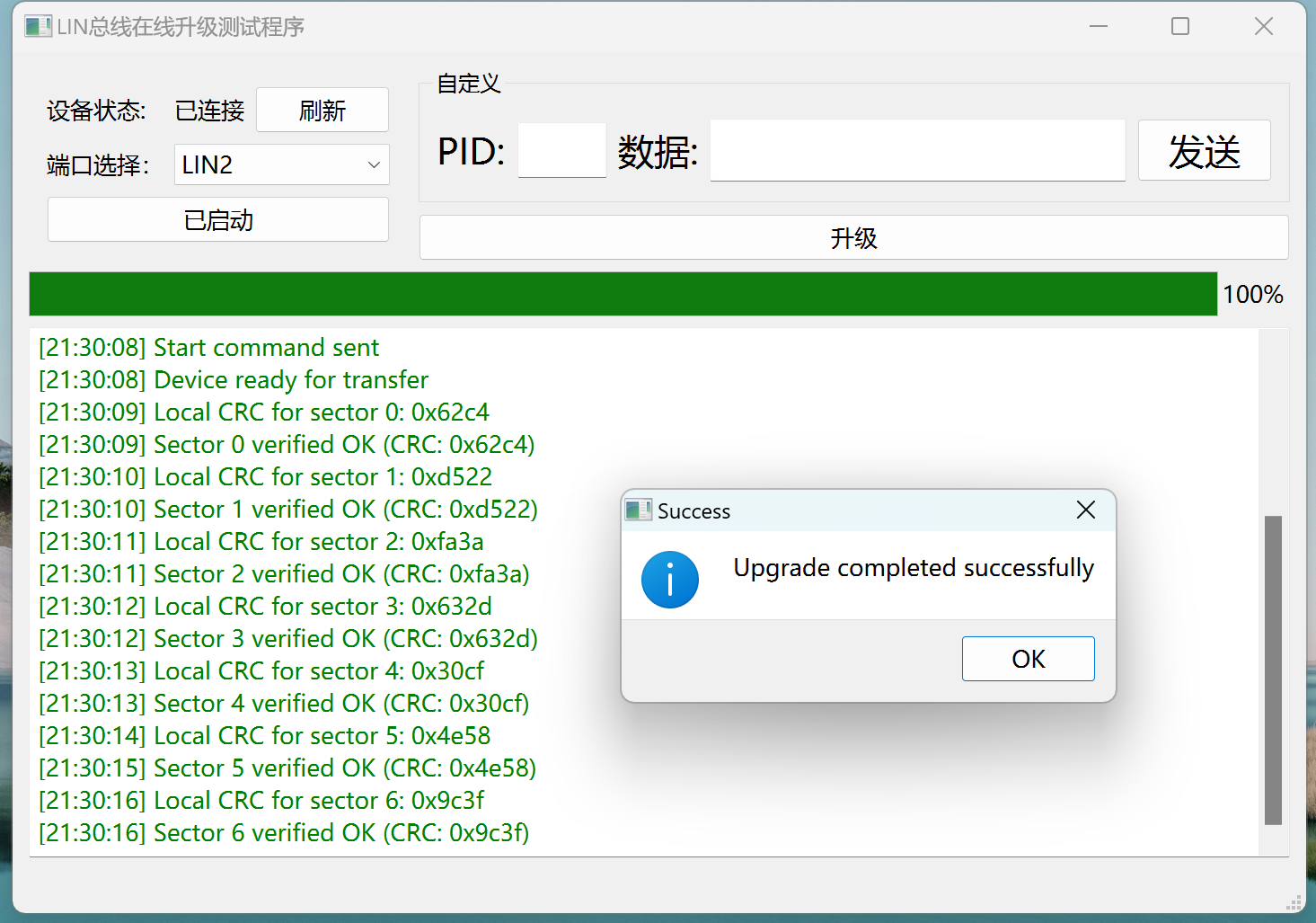

上位机实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
// 在主窗口中使用
void MainWindow::startOtaUpgrade() {
    // 初始化参数
    int devHandle = DevHandle[0];// 获取设备句柄
    if (devHandle == 0) {
        qWarning() << "Failed to open LIN device";
        return;
    }

    quint8 channel = ui->comboBox->currentIndex();   // LIN通道号 (根据实际情况设置)

    // 加载固件文件
    QFile firmwareFile("firmware.bin");
    if (!firmwareFile.open(QIODevice::ReadOnly)) {
        qWarning() << "Failed to open firmware file";
        return;
    }
    QByteArray firmwareData = firmwareFile.readAll();
    firmwareFile.close();

    quint16 version = 0x0100; // 固件版本号

    // 创建升级器
    m_otaUpdater = new LinOtaUpdater(devHandle, channel, this);

    connect(m_otaUpdater, &LinOtaUpdater::progressChanged,
            ui->progressBar, &QProgressBar::setValue);
    connect(m_otaUpdater, &LinOtaUpdater::statusMessage,
            this, [this](QString msg) {
                 ui->Message->showMessage(msg, MessageConsole::Success);
            });
    connect(m_otaUpdater, &LinOtaUpdater::finished,
            this, &MainWindow::handleOtaResult);
    connect(m_otaUpdater, &LinOtaUpdater::errorOccurred,
            this, [this](QString error) {
                QMessageBox::critical(this, "OTA Error", error);
            });

    //开始升级
    m_otaUpdater->startUpgrade(firmwareData, version);
}

void MainWindow::handleOtaResult(bool success, QString message) {
    if (success) {
        QMessageBox::information(this, "Success", message);
    } else {
        QMessageBox::warning(this, "Failure", message);
    }

    // 清理资源
   if (m_otaUpdater) {
       int devHandle = m_otaUpdater->getDeviceHandle(); // 需要添加getter
       m_otaUpdater->deleteLater();
       m_otaUpdater = nullptr;
       LIN_EX_CloseDevice(devHandle);
   }
}

void MainWindow::cancelOtaUpgrade() {

    if (m_otaUpdater) {
        m_otaUpdater->cancelUpgrade();
    }
}

360X360/0e42cf925940.png

说些什么吧！

giscus
